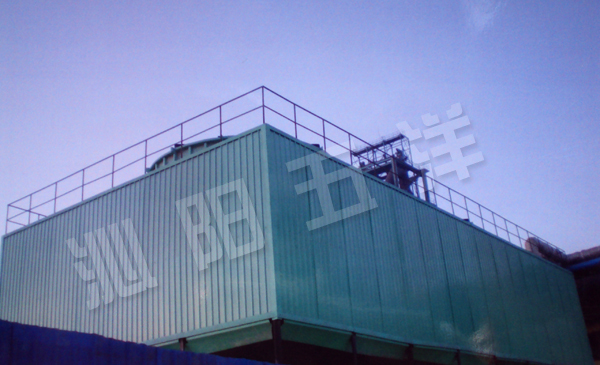

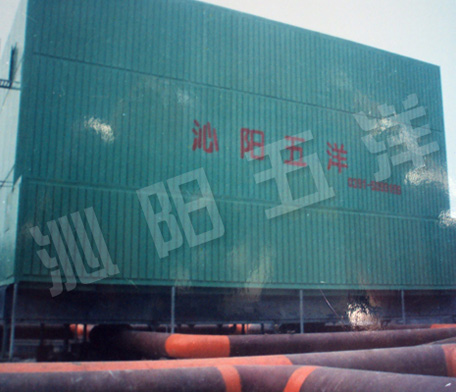

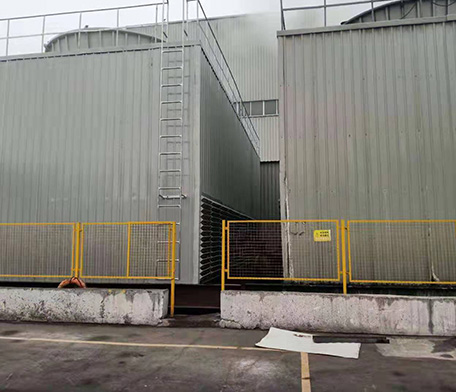

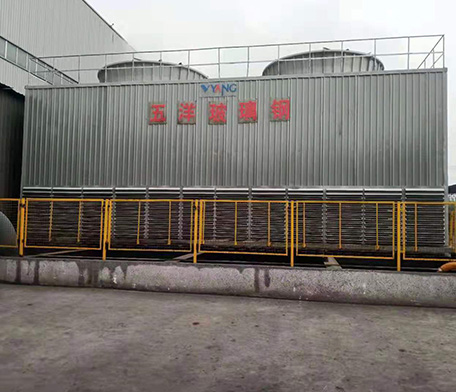

GFNL（工业方型逆流式）CDFNL（超低噪声方形逆流式）DFNL（低噪声方形逆流式）玻璃钢冷却塔

　　机械工业部第四设计研究院和我单位共同研制的节能型方形逆渡过式玻璃钢冷却塔，是在原设计的同类塔测试数据基础上改进设计的。本设计应用了四院获得的"节能型玻璃钢冷却塔"专利（专利号：882159940.1）。该专利特点是冷却塔风机配有变扭矩变极双速电机，当气温较低时，电机开低速，噪声可低3~5dB（A），节电40%。

　　双速电机的控制柜可配套供应，也可只提供控制柜的图纸，控制柜的价款不包括在冷却塔价款之内，须另计。

　　本设计还应用了四院获得的国家专利"方形逆流式冷却塔用斜梯形波填料片"（专利号：91216967.2)。经北京水科院和佛山实塔测试，其热力、阻力特性均优于其它填料。

一、设计参数：

　　工业塔为：空气湿球温度τ=28℃，进塔水温T1=42℃。出塔水温T2=32℃；民用塔（低温降）；τ=28℃，T1=37℃，T2=32℃。

　　冷却塔代码意义如下：

　　以水温降分：①低温降，设计水温降5℃（低噪声的代码前以D表示，超低噪声的以CD表示）；

　　②中、高温降，水温降10~25℃，代码前以G表示。

　　以冷却塔组成分：①无水盘的（代码L表示）；

　　②浅水盘的（代码DP表示）；

　　③深水盘的（代码以GP表示），深水盘的有效存水深度400mm,如要求加大水深，订货时须提出。

　　代码中FN表示钢结构方形逆流式。

　　代码中的数字表示冷却塔的规格，也即设计工况下单台冷却塔却水量，单位为m3/h(立面及基础图所示为二台塔，实用可单排多台，或双排多台）。

二、选用及使用

　　选用时需知冷却水量Q和进塔水温t1,出塔水温t2,空气湿球温度τ，据本说明的热力性能曲线确定塔的规格。如超出热力性能曲线范围可将数据提给四院由电算确定。

　　冷却塔的材料可耐-50℃低温,但对于冷月平均气温低于-10℃的地区订货时应说明，以便采取防结冰措施。冷却塔造价约增加3%。

　　循环水的浊度不大于50mg/1,短期不大于100mg/1。不宜含有油污和机械性杂质。必要时需采取灭藻及水质稳定措施。

　　冷却塔的基础所承载荷见"基础埋板及荷载表"。

　　冷却塔的进出水管方向可按90°、180°、270°旋转。

　　布水系统是按名义水量设计的，如实际水量与名义水量相差15%以上，订货时应说明，以便修改设计。

　　冷却塔进水温度不超过60℃，如超过60℃订货时应说明。

　　风机中片安装角度可调，但要保证角度一致，且电机的电流不超过电机的额定电流。

　　风机可短时低速倒转以消水。

　　当用冷却塔的水盘作水池时须另安装"自动给水管"、"急速给水管"、"排污管"、"溢水管"、订货时须特别提出，冷却塔报价不包括这部分价格。

　　冷却塔零部件在存放运输过程中，其上不得压重物，不得曝晒，且注意防水。冷却塔安装、运输、维修过程中不得动用电、气焊等明火，附近不得燃放爆竹焰火。如有阴燃要求，订货时应提出，出厂价另加8%。
