逆流式污水冷却塔10~4000m3/h

逆流式污水冷却塔结构形式有：

　　1、WTZT系列钢结构玻璃钢自然通风式污水冷却塔。

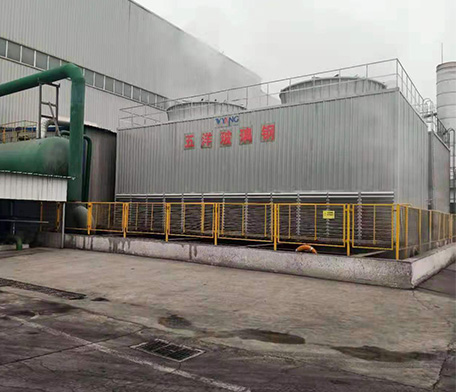

　　2、WGFNL系列方形逆流式钢结构玻璃钢污水冷却塔，规格70～4000m3/h等20余种产品。

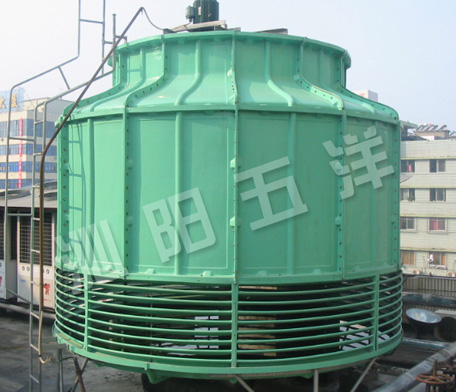

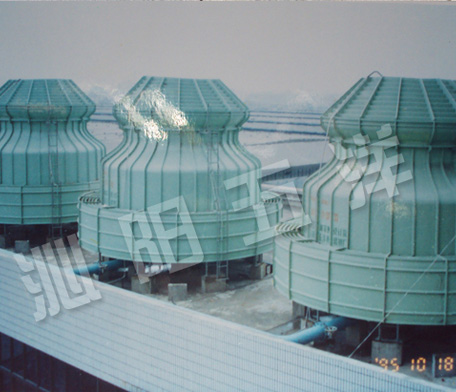

　　3、BNL3系列圆形逆流式玻璃钢污水冷却塔，也可为鼓风式玻璃钢冷却塔，规格有12～1000m3/h等24种产品。

　　其中①②也可设计为钢筋混凝土结构开式。

一、建设条件

　　1、自然条件 冷却塔的安装地点为废水处理站室外钢平台上，露天布置。冷却塔的布置区域为潮湿和轻腐蚀性气体环境。

　　2、电源条件 电压：AC：380V±10%，三相五线制。 频率：49～50.5Hz。

　　3、介质条件 进水为含油废水，pH：5~12, 油≤15mg/l，SS：100mg/l，COD：2000mg/l。

二、基本工艺参数及要求

　　1、设计依据 干球温度：34.6℃ 湿球温度：27.3℃ 大气压力：99.7kPa

　　2、技术指标： 塔类型：钢结构逆流式（污水型） 总处理水量：20m3/h 进塔水温： 60℃ 出塔水温：≤35℃

三、冷却塔结构及技术性能要求

　　1、冷却塔采用圆形钢结构机械通风逆流式冷却塔，塔体采用钢质构件，塔体围护板采用玻璃钢材质。

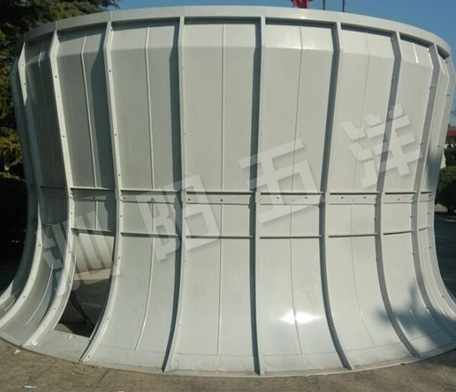

　　2、风筒：采用玻璃钢材质风筒。风筒采用T型大端面空腹加强筋，应力集中段和联接端埋有预制件以保证风机整体强度和运行强度。风筒应拼装严密，风筒内壁与风机叶尖间隙应符合GB7190.中规定，风筒的使用寿命不得低于20年。

　　3、风机：风机采用铝合金材质的冷却塔专用轴流风机，风机叶片采用铝合金材质，风机出厂前做静平衡实验，平衡精度为6.3级。电动机采用国内大型电机生产厂家或业主指定的生产厂家生产的电机。

　　4、收水器：采用专利技术的SJ型高效低阻加筋弧形收水器，收水器片采用改性PVC材料挤拉成型，按循环水量计的飘水损失达0.001%以下。

　　5、配水系统：采用钢制管式配水系统三溅式低压防松喷头喷淋，喷头采用专利技术的NS型三溅式防松喷头，喷头材质为ABS，整个喷淋系统的不均匀系数不得大于0.01%，整个配水系统应保证配水均匀。

　　6、填料：采用PP材质的网格填料。经中国水利水电科学研究院冷却水研究所检测，其理化性能指标应符合能源部电力规划局DL/T742-2001《塑料部件技术条件》有关规定，填料的使用寿命不得低于15年。

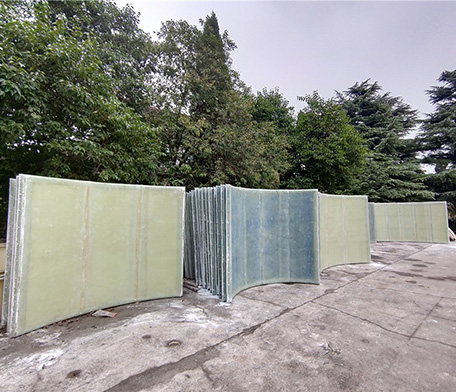

　　7、玻璃钢结构：玻璃钢材质采用聚脂玻璃钢材质，玻璃钢产品的固化度大于80%，弯曲强度大于147MPa，巴氏硬度大于35，结构层树脂含量为50%，塔体外表面上直径3～5mm的气泡在1m2范围内不超过3个，表面气泡大直径不大于5mm，表面胶衣采用美国亚什兰胶衣道格拉斯喷胶机喷涂，玻璃钢产品的各项理化性能指标按国家标准GB7190—1997的规定执行。

　　8、钢结构件防腐工艺：酸洗除锈→水洗→碱洗除油→水洗→磷化→涂702#环氧富锌车间底漆→涂846-1#厚浆型环氧沥青中层漆→涂C04-42型醇酸磁漆。
