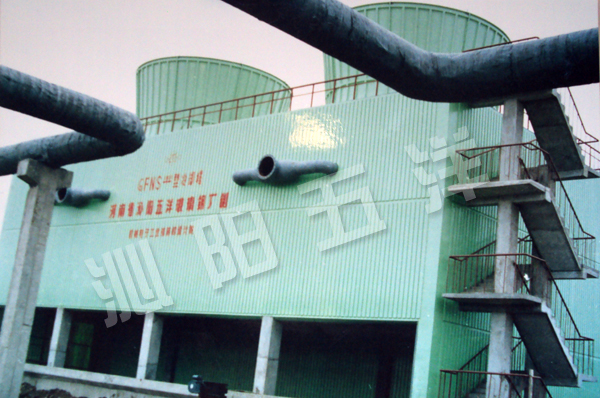

大型钢筋混凝土冷却塔

　　由机械工业部第四设计研究院与我单位联合研制的GFNS2 系列节能型钢筋混凝土框架逆流式玻璃钢冷却塔，单格水量为800-4000m3/h ,共九个规格。它具有热力性能好、电耗少、整塔稳定性好、外型美观、噪声低、施工安装周期短、成本低等特点，广泛应用于石油、化工、冶金、发电等企业大水量的循环系统中。

　　在研制过程中我们吸收了国外同类产品的先进经验和石化、电力、冶金等设计单位及用户对我们原设计的GFNS系列第 一代冷却塔提出的宝贵意见，进行了改型设计，形成了现在GFNS2 系列。该系列冷却塔所以称之为"专利产品"，它应用了我们研制获得的三项国家专利：

　　1、"节能型玻璃钢冷却塔"（专利号：88215994.1)，它采用了变扭矩变极电机，使之在保证热力性能的前提下，全年耗电节能40~52%，居国内外先进水平。

　　2、"悬臂多跨连续梁钢筋混凝土主框架逆流式冷却塔 "（专利号：93201355.4)。其特征是进风口的外侧立柱向里移1~2.5m，使气流直接进到淋水填料中，减少了进风口横梁处的涡流，并使塔的高度下降0.5~0.9m。配风均匀、冷效提高。在寒地区，不再会出现钢筋混凝土梁、柱的冻融损坏现象。

　　3、"方形逆流式冷却塔用斜梯形波填料"（专利号：91216967.2)其特征在于斜梯形波靠粘结头形成填料块，稳定性好、耐久。该梯形波高23mm,依靠安装头使片距为30mm,通风阻力减少，可使填料高由1.0m,增加到1.5m,提高了热力性能。

设计工况及代码意义

　　冷却水量为代码所示值（m3/h）

　　代码意义（以1500型为例）

冷却塔组成及其特点

　　1、塔体受力结构：为钢筋混凝土框架结构，自振频率12HZ，运行的大振幅0.09mm.钢件采取了加强防腐措施，镀锌后涂环氧沥青漆二道。

　　2、围护结构：为聚酯玻璃钢，质轻高强耐腐蚀，美观、抗老化。

　　3、风筒：为动能回收型，气流组织合理、效率高、玻璃钢材质、轻质高强耐腐蚀。

　　4、风机：为航天航空工业部保定螺旋浆厂生产，叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料。风机气动力合理、风量大、效率高、噪声低、耐腐蚀。

　　5、减速机：保定螺旋浆厂生产，水平卧式、噪声低、效率高、油润滑可靠、检修方便，亦有油温、振动报警装置。

　　6、电机：为清华大学设计的冷却塔专用变扭矩变极变速电机。有防爆和不防爆二种。800电站及1000型配双速，1200型以上为三速，节能显著，称之为"节能型冷却塔"。可以通过控制柜人工或自动控制电机转速。变速电机与单速电机在天冷停机节电相比，以年计可节电双速为40%，三速为50%以上，它运转管理灵活。当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温较低也可开中、低速。此时噪声可下降3-6dB(A)以上。冬季结冰时风机可开低速反转。因塔内气温高可以消冰。冬季开低速也使飘水降到忽略不计的地步。周围环境不致因结冰形成污染。

　　7、填料：填料片大波上压了小波，刚性大、表面积大、对水的再分配能力强、水膜形成均匀、停留时间长，水滴不致避开填料而直接落下。填料上有双向凸凹安装头，组装粘接牢固，不倒伏、不变形、水质差时也不易粘连堵塞。填料为改性PVC材质，耐温-35℃~65℃，阻燃，性能符合能源部NDGJ88-89"冷却塔塑料淋水填料技术规定"。

　　8、配水系统：为管式配水，采用反射II型喷头进水压力只要求在进水管中心标高处有1.5m自由水头即可。

　　9、收水器：塔内在水管上用HC150-45偏峰型收水器，收水效果显著。在高速运行时，飘水量小于0.01%,低速时可忽略不计。

　　10、进水管：我单位与冷却塔使用单位的接管分界线在塔上，见产品说明书上的图，按平焊钢板法兰（S311/32-30）pg=1.0×106pa加工。

　　11、水池：本塔下的水池及基础，预埋钢板等由用户负责，水池与塔的联接基础及荷载等，本产品说明书已标出其要求，基础的钢筋出头应与我院钢筋混凝土框架图相匹配。水位应在-0.25~ -0.3m为好。水池施工图也可委托我单位和机械工业部第四设计研究院设计，另行收费。

选用与运行注意事项

　　选用

　　①本说明书已给出了设计工况。如工况与此相差较大时可查热力性能曲线选塔，如查不到或需要精确计算时可将工艺要求和当地气象资料提给四院由电算选定。变速电机的电器控制线路图由机械部四院提供，用户希望成套供应时，"电机变速控制柜"可由冷却塔生产厂提供，但其费用须另计，订货时须说明。

　　②电源电压380伏，50HZ。确

　　③塔附近按消防规范设消火栓，它可兼做冲洗填料和水池沉积物之用。

　　④循环冷却水的浊度不大于100mg/L,水中不得含油污及对玻璃钢溶蚀的物质。

　　⑤冷却塔承受地震烈度         ≤8度。

　　⑥风载                    ≤70×102pa。

　　⑦△t=10℃时，补充水量中蒸发损失总循环水量的1.72%,飞溅损失占0.01%。

　　⑧进水塔压力（进水接管处）1.5×104pa(0.15Kg/cm2)。

　　⑨塔顶的避雷保护装置及灯光由用户安装。

　　⑩设计水池时，池内梁顶标高应比水池顶标高低0.3m。

　　运转

　　①减速机应经常检查油标油位，润滑油推荐用22~28号双曲线齿轮油或60~120号工业齿轮油，夏季用粘度大的油。第 一次运转500小时后将油排空，换新油。

　　②风机、电机、减速机运转前须按相应产品说明书检查，特别是电机接线，应按电机厂提供的接线图接线，有时各方表示不一致，易造成接线错误。符合要求后再启动，启动顺序，由低速到高速。叶片角按样本规定数值安装后，如高速运转电流超过额定值，应停机速与我单位联系。

　　调整风机叶片角度符合要求的标准是：

　　a、在各风机叶片距风筒150mm处的上下缘划线得到上点和下点的高差△h值，每个叶片的△h值大与小之差不得大于2mm；

　　b、距风筒150mm片叶片上缘的标高值，每个叶片标高值大与小之差值不得大于0.002R(R为风机半径）；

　　c、电机的电流在高速运转时等于额定值的0.9-0.95。

　　③如循环水、补充水水质差时应采取水质稳定措施，设旁滤器，必要时尚须采取杀菌灭藻措施。

　　④玻璃钢属燃烧体，因此冷却塔维修时不得动用明火，如动用明火则必须采取相应安全措施，并且必须经过消防，安全部门批准，有专职消防人员、消防设施在场。如需要阻燃型玻璃钢，订货时提出，需增加相应费用。

　　⑤热力性能、噪声及振动等技术指标，如有关生产质量问题由机械工业部第四设计研究院和我单位共同负责。

　　⑥96年我单位对已运行在平顶山化肥厂的4台GFNS2-2500型冷却塔进行了实测，证实本塔的热力性能有余量，设计选用时，不宜打折扣使用，以免浪费，实测后，对进风口高度做了调整，选用时以此产本为准。
