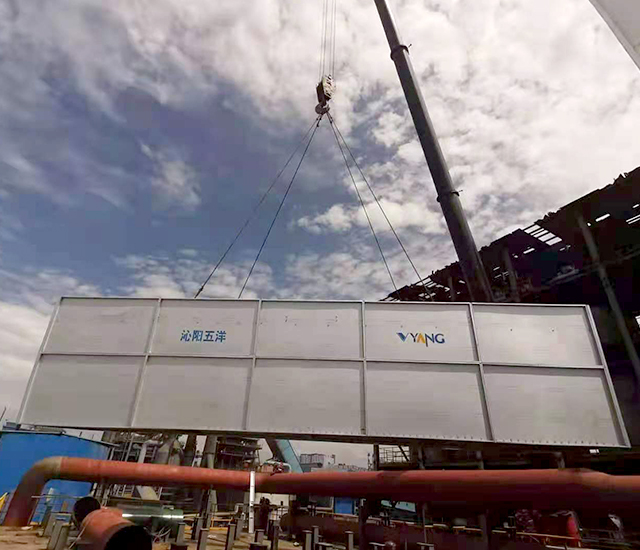

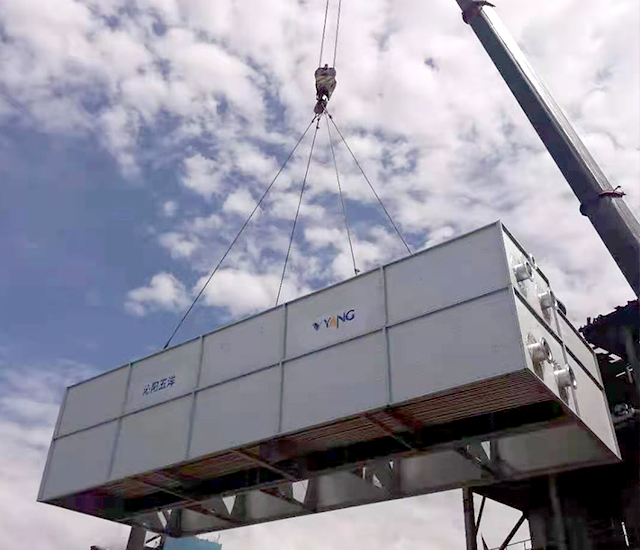

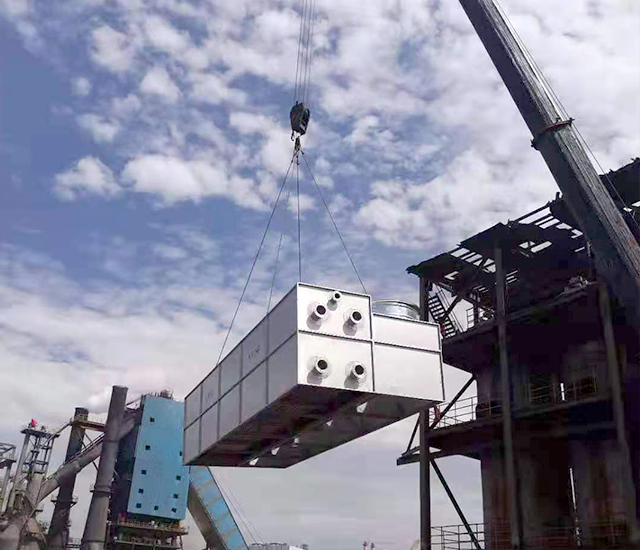

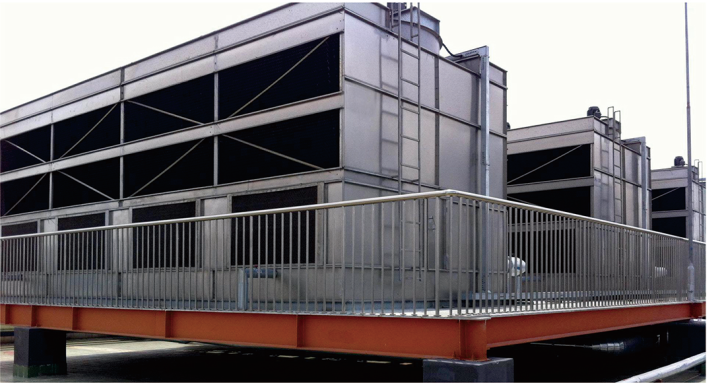

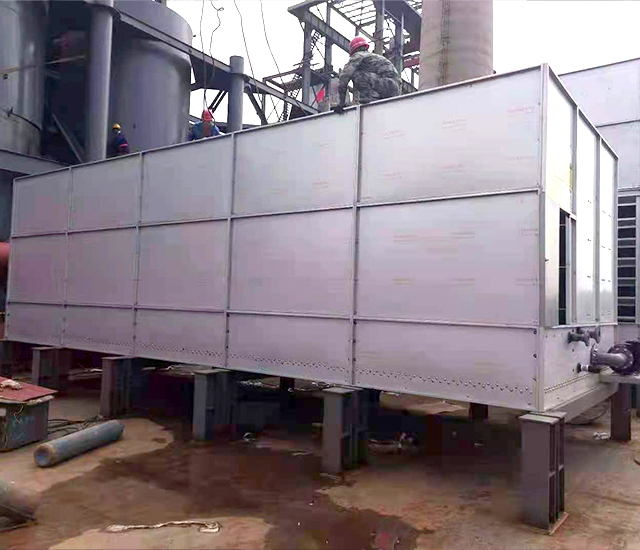

闭式冷却塔应用实例

　　闭式冷却塔是无数商业和工业过程冷却中经常被采用的，一些实例如下：

　　·水源热泵

　　·对特殊液体的冷却

　　·独立冷却设备

　　·压缩机套体冷却、中间冷却、后冷却

　　·制冷主机

　　·机器套体冷却

　　·自然冷却应用

　　·感应炉冷却

　　·数据处理中心

　　·单台冷却设备对多类负荷进行集中冷却

　　·混合式蒸发式、干式冷却

闭式冷却的优点

　　对于用户来说，由于闭式冷却系统将工艺流体保持在一个清洁的闭式回路中，从而具有许多操作上和维护上的优势。

　　·保证工艺流体不被污染

　　·降低结垢的可能性，将系统效率提高到大的程度

　　·降低系统能耗成本

　　·降低系统维护成本

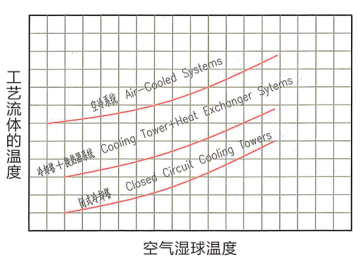

闭式冷却比其它排热形式的优点

　　·与开放式冷却塔+热交换器组合相比

　　更接近空气湿球温度，并减少了结垢现象，提高了工艺的效率。

　　·与空冷系统相比

　　工艺温度降低了10-20℃，占用空间更小，能耗更低。

　　·与开式冷却塔相比

　　不含污染物的闭式冷却能够大幅度的降低工艺过程中的结垢现象，从而确保在长期运行下恒定的工艺性能。

　　·与一次性用水系统相比

　　减少对环境的不良影响，节约95%的冷却水。

　　·降低安装费用，减少占地空间。

　　将冷却塔和换热器的功能有效的整合到单台设备中，降低了管道和系统布置的复杂程度。

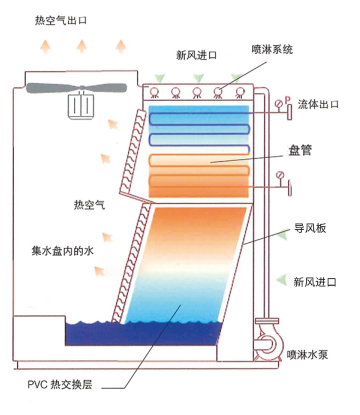

闭式冷却塔工作原理图

　　新风进口

　　冷却后的喷淋水增加了水和较热的工艺流体之间的温度差，从而降低了盘管的尺寸，减少了盘管的连接点并减轻了盘管的重量。该特征更进一步减缓了在盘管表面形成结垢的趋势，这是由于较低温度的水在结垢后形成的合成物上提供了较高的溶解度。

　　流体出口

　　平行的气流和水使传统设计的设备在管子底部出现的能够导致结垢的干点现象降低到低程度。

　　集水盘内的水

　　循环喷淋水从盘管上落至PVC换热填料上，并于PVC换热填料上由第二股新鲜空气通过蒸发和湿热式的热传导进行冷却。

　　喷淋水泵

　　将流量小为6.5L/S的水通过水一泵打到盘管表面上，以确保主要的传热表面上连续浸润的状态，从而提高热传导率，并将结垢降低到低程度。

　　盘管

　　盘管段一方面通过新鲜空气的蒸发冷却作用来散热，另一方面更大程度的通过预冷却喷淋水的湿热冷却作用来散热。降低盘管中蒸发冷却的部分有助于减少盘管表面结垢的可能性。

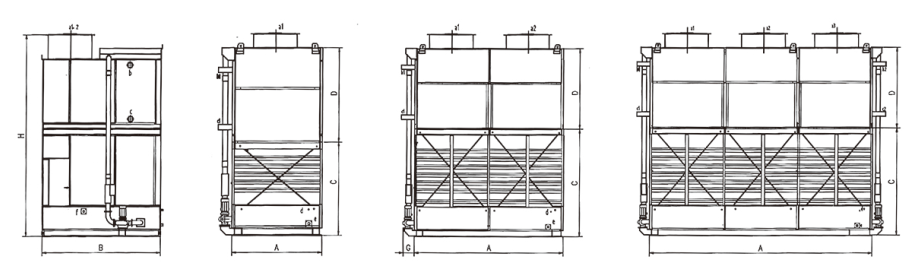

BHX系列复合流闭式冷却塔江程参数表

　　注意：

　　1.该数据不可用于制造。本手册中的数据只是在出版时有效的数据，在购买时要重新确认。

　　2.所有盘管接口的位置是大约的，不应使用此尺寸来预接管。

　　3.本数据表设计条件：湿球温度28.2℃，进水温度37℃，出水温度32℃。

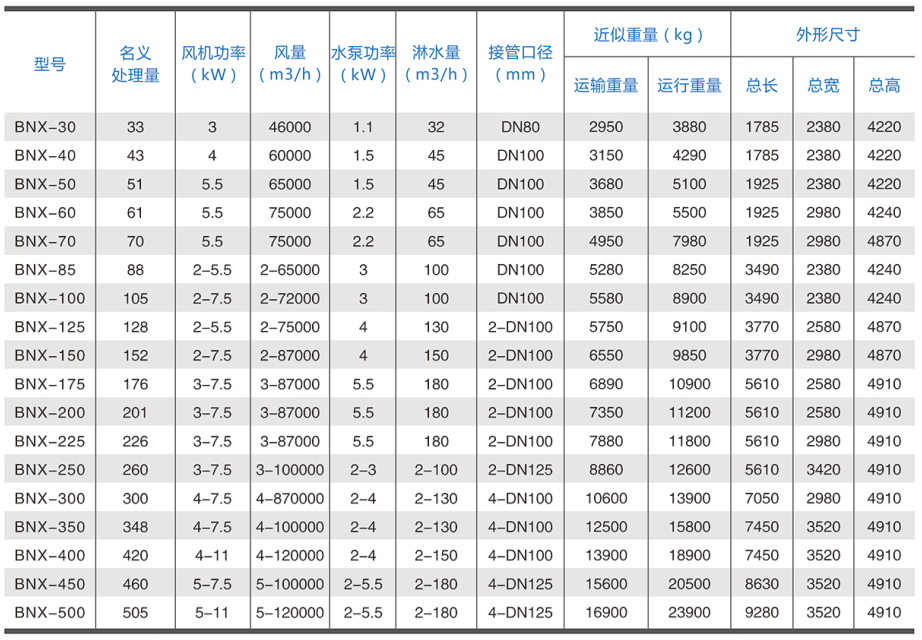

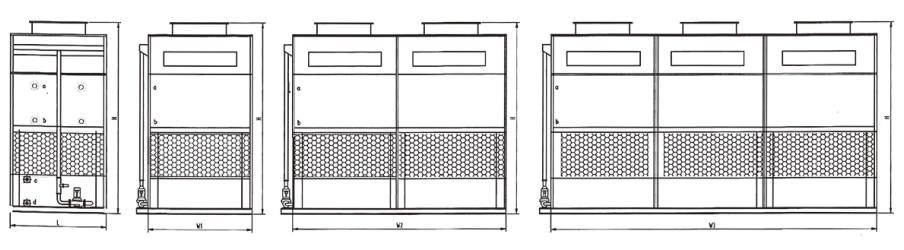

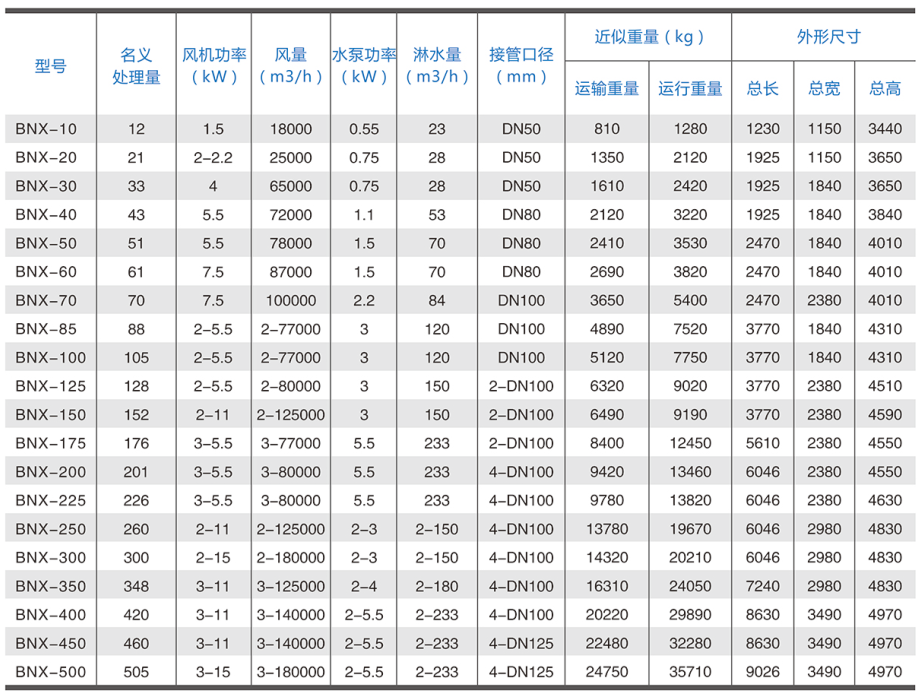

BNX系列逆流闭式冷却塔工程参数表

　　注意：

　　1.该数据不可用于制造。本手册中的数据只是在出版时有效的数据，在购买时要重新确认。

　　2.所有盘管接口的位置是大约的，不应使用此尺寸来预接管。

　　3.本数据表设计条件：湿球温度28.2℃，进水温度37℃，出水温度32℃。

工程应用中的注意事项

　　·位置要求

　　闭式冷却塔必须在进风口处供给充足的新鲜空气。在设备的位置靠近墙壁或者位于密封空间时，必须采取相应措施以确保排除的高温、饱和气体不会发生转向而直接流进进风口。

　　考虑流体的兼容性

　　冷却塔所要冷却的流体必须与盘管材质有兼容性。与盘管材质不兼容的流体会导致盘管腐蚀和破坏。某些特定的流体可能要求对盘管内侧不定期的进行有压清洗或机械式清洗。在这种情况之下，所提供的盘管必须在设计中考虑这方面的能力。

　　管路和阀门

　　管道的尺寸和安装必须符合良好的管道设计规范。所有的管道必须采用管道吊架或者其他支撑装置进行支撑，不得采用冷却塔体进行支撑。如果系统设计中有必要将各个冷却塔单元相互隔离时，也可考虑采用外部截止阀。

　　容量控制

　　大多数的闭式冷却塔在平常的运行季节中随环境湿球温度工况的变化而变化，所以由于环境温度变化而引起的流体温度的偏差时就需要采用容量控制。

　　风机的周期性运行是容量控制的简单方式，多应用于多风机或多单元设备的系统。在出水温度控制要求不高的场合，风机周期性运行将可以满足温度控制的需要而且简单易行。使用双速风机可以增加能量控制的档位数，与简单的风机周期性运行方式相比，这种方案对于节能更有效。

　　注意：周期性的频繁开停，会导致风机电机过热，建议每小时的开停次数不能超过6次。

　　·闭式冷却塔的防冻（特别重要）

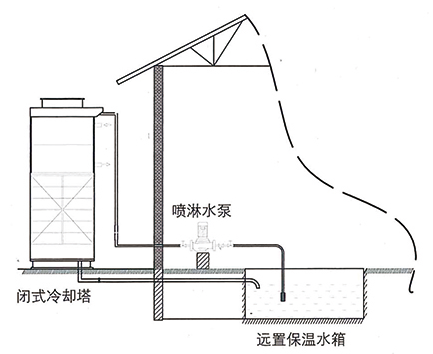

　　·集水盘喷淋水的防冻

　　当温度低于冰点，冷却设备在停机情况下，水池内的水就必须采取防冻措施。应该提供进一步的结冰防护，将集水盘中的水排至室内的辅助水箱，或者通过浸没式电加热器、蒸汽加热盘管或热水盘管束来为配水盘中的水提供辅助加热。

　　对于盘管的防冻

　　当环境温度低于冰点时，即使循环水泵和风机不运行，工业流体设备也将有热量损失。

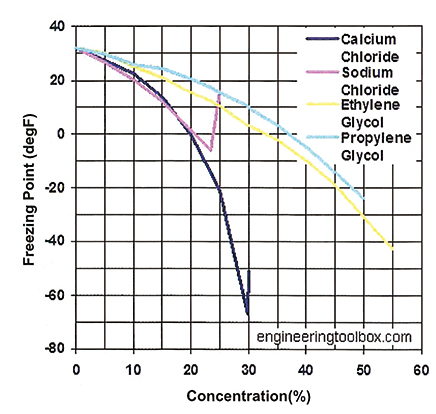

　　在循环流体没有热负荷的情况下，及时在全流量下也会发生盘管结冰现象。为了避免这种可能的结冰问题，可供选用的保护措施是很易于采用的。在系统允许的情况下，对于盘管结冰的佳保护措施就是采用防冻液，在无法采用防冻液时，系统可以设计成能够满足以下条件的形式：在循环流体中保持一定的热负荷，以保证流出盘管的流体温度不得低于7℃。

　　如不使用防冻液，可在盘管进出口设置放气阀和排水阀，冬季停机时手动放空管内介质。

　　质量保证：请在购买本公司产品时，参见适用且在当时有效的保修书，并参考条件。
