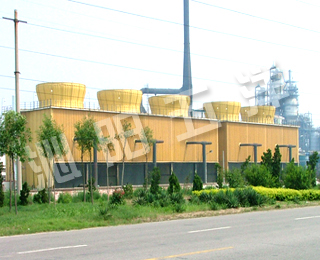

鼓风式玻璃钢冷却塔

　　鼓风式冷却塔是湿法冶炼工艺要求必备的冷却设备，壳体为全玻璃钢制品。该塔是由FEP塔体、FEP梁与格栅；导风装置、；鼓风装置；喷淋装置；除晶装置；捕滴捕抹装置；集液池等七部分组成。塔体为装配式，它是在1982由原武汉工业大学，长沙有色冶炼设计院、湖南株州冶炼厂共同设计开发的产品，属国内首创。由于该塔具有较高的冷却效率和良好耐防腐性，至今已完全取代了过去使用的混凝土冷却塔或钢衬FRP冷却塔。该产品已成为国内有色冶炼行业定型产品，已被冶金工业部出版社出版的《重有色金属冶炼设计手册》铅锌铋卷）收录刊登。

　　20多年过去了，随着复合材料业的飞跃发展和新工艺的不断推出，本公司又推出第三代高效抗结晶冷却塔。该塔从结构设计，材料选择，工艺制作等方面都比原来冷却塔有着超前的重大突破，大幅度提高了鼓风式冷却塔的冷却效率、抗结晶能力、防腐性能；产品双面光亮，色泽鲜艳，同时免去了四层混凝土条件平台，大幅度降低了鼓风式冷却塔的综合投资。

结构说明

　　该塔体为现场装配式，它是由多块FRP塔板拼装组成，它具有较高冷却效率和良好的防腐蚀性能。喷淋装置采用高效抗结晶喷嘴，使电解液充分雾化,强化散热过程。捕滴装置能使尾气酸雾含量低于国家环境规定的排放标准。鼓风装置采用低压头、高效率、性能稳定的抽流风机，风机叶片选用耐腐蚀玻璃钢制造。

冷却塔组成及其特点

　　1. 塔体受力结构：为钢结构框架式结构，运行时大振幅小于 0.14mm 。钢件采取了加强防腐蚀措施，镀锌后涂环氧沥青漆二道。

　　2. 围护结构：为聚酯玻璃钢，质轻高强耐腐蚀，美观、抗老化。玻璃钢件的成型为真空吸附法成型，刚度强度进一步提高。

　　3. 风筒：为优角型动能回收型，气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀。

　　4. 风机：叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料。风机气动力合理、风量大、效率高、噪声低、耐腐蚀。

　　5. 减速机：水平卧式、噪声低、效率高、油润滑可靠、检修方便、设有油温、振动报警装置。

　　6. 电动机：为清华大学设计的冷却塔专用变扭矩变极变速电动机。有防爆和不防爆二种。 800 及 1000 型塔配双速， 1200 型以上为三速，节能显著，称之为"节能型冷却塔"。可以通过控制柜人工或自动控制电动机转速。变速电动机与单速相比，以年计可节电双速为 40% ，三速为 50% 以上。当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温较低也可开中、低速此时噪声可下降 3-6dB(A) 以上。冬季结冰时风机可开低速反转，因塔内气温高可以消冰。冬季开低速也使飘水降到忽略不计的地步。

　　7. 填料：填料片大波上压了小波，刚性大、比表面积大、对水的再分配能力强、水膜均匀、停留时间长，水滴不致避开填料而直接落下。填料上有双向凸凹安装头，组装粘结牢固，不倒伏、不变形、水质差时也不易粘连堵塞。填料为改性PVC材质，耐温 -35 ℃~65℃阻燃。

　　8. 配水系统：为管式配水，采用反射型喷头，进水压力只要求在进水管中心标高处有 15Kpa自由水头即可。

　　9. 收水器：塔内在水管上用 HC150-45 偏峰型收水器，或多 维收水器，收水效果显著，飘水率小于 0.005% 。

　　10. 进水管：冷却塔生产厂家与冷却塔使用单位的接管分界线在塔上，见产品说明书上的图，按平焊钢板法兰（S311/32-30 Pa=1.0×106Pa）加工。

　　11. 水池：本塔下的水池及基础，预埋钢板等由用户负责，水池与塔的联接基础及荷载等，本产品说明书已标出。选用与运行注意事项

　　选用

　　本说明书已给出了设计工况。如工况与此相差较大时可查热力性能曲线选塔，如查不到或需要更精确计算时可将工艺要求和当地气象资料提供给我公司，我公司协助选塔。"电机变速控制柜"可由我公司提供，但其费用须另计，订货时须说明。循环冷却水的浊度不大于 100mg/L ，水中不得含油污及玻璃钢溶蚀的物质。冷却塔承受地震烈度 9 度。大风载 ≤ 7.0*102Pa。塔顶的避雷保护装置及灯泡由用户安装。

　　运转

　　减速机应常检查油标油位，润滑油推荐用 22~28 双曲线齿轮油或 90~120 号工业齿轮油，夏季用粘度大的油，第 一次运转500小时后将油排空，换新油。

　　风机、电动机、减速机动转前须按相应产品说明书检查，特别是电动机接线，应按电机厂提供的接线图。符合要求后再启动，启动顺序，由低速到高速。叶片角按样本规定数值安装后，如高速运转电流超过额定值，应停机，速与我公司联系。电动机的电流在高速运转时等于额值的 0.9~0.95 。如循环水、补充水水质差时应采取水质稳定措施，设旁滤器，必要时须采取灭菌灭藻措施。

　　玻璃钢属燃烧体，因此冷却塔维修时不得动用明火，如动用明火则必须采取应安全措施，并且必须经过消防、安全部门书面批准，有专职消防人员，消防设施在场。如需要阻燃型玻璃钢，订货时提出，需增加相应费用。
