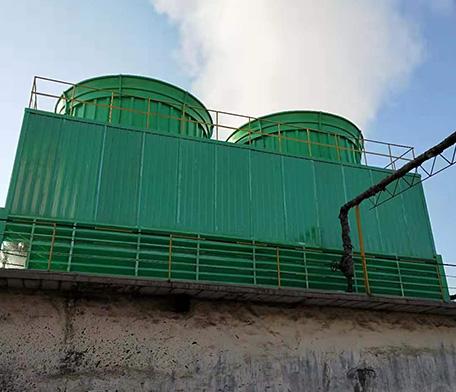

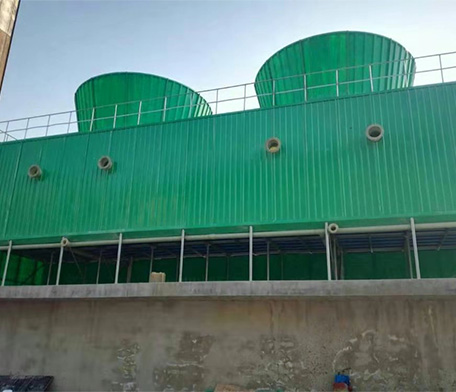

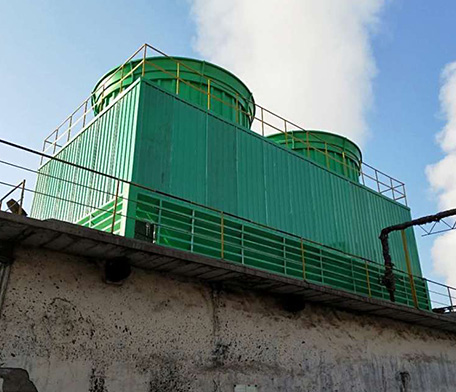

喷雾式玻璃钢冷却塔

　　我国是个发展中国家，节约用水，势在必行而机力抽风式冷却塔优点很多，是一种为理想的节水设备，它的应用量很大，已有数万计的这种冷却塔在运行，但是它的耗电量大，消耗能源；近几年，我国各大设计院和生产厂家，对冷却塔节约能源进行了不懈的努力和改进，随着科学技术的发展，新技术、新材料的顺世，冷却塔也有了进一步的提高。冷地塔的基本功能是将人们在生产、生活中产生的废热传输并散发到大气中去，挟带废热的冷却水与风机作为塔的空气动力来源带动气流运动进行热交换，将废热从水中传送到空气中从而排放到塔外，以达到降低冷却水温的目的。

　　本塔采用上喷型喷雾通风雾化装置，由旋流雾化喷头、风叶、密封传动机构等三部分组成，利用液力驱动。低压（0.08-0.16MPa）液流通过旋流雾化喷头产主雾流，雾流的作用力启动密封传动机构和风叶作反向旋转，产生由下导向雾流的空气，气水比可达1.0-1.3，雾化水滴与进塔空气在雾状条件下进行热交换，以取得预期的降温效果。

性能与特点

　　采用上喷型喷雾通风雾化装置改变了机械通风冷却塔的传统结构，不需要电力机与淋水填料。工艺结构的变革，使本塔具有以下特点：

　　降温效果好

　　塔内热水在雾状条件下与进塔空气进行热交换，传热面积和气水比大，气水间的传热瑟传质路线长，传热与传质充分，使塔的冷却能力增强，从而使降温效果显著。

　　节能

　　旋流雾化喷头工作压力所消耗的能耗与同规格机械通风冷却塔相比，综合节能效果在30-52%间。

　　低噪声

　　无电机风机，养活了电机和减速机等产生的噪声源，采用相应降噪措施后，特别适用于宾馆、饭店、医院、学校、居民区等。

　　重量轻、结构简单、运行可靠、维护方便

　　无电机与减速机、无淋水填料，使塔重量轻县城结构简单，接近塔底部的上喷型喷雾通风雾化装置是塔内转动部伯，其运行可靠，维护方便。

产品标记

　　WNL型喷雾通风玻璃钢冷却塔按噪声及降温等级形状、冷却方式、塔的形式、名义冷却流量、有无水盘等进行标记。

　　F   W  N   L       -    X X X

　　P表示为水盘，无标记为无水盘

　　名义冷却流量：m3/h

　　冷却塔

　　逆流式

　　冷却方式、喷雾通风

　　表示低噪声、低温降型方形喷雾通风逆流式玻璃钢冷却塔，名义冷却流量为200m3/h, 有水盘。

选塔需知

　　1、为非标准工况时，可查热力性能曲线选塔，若查不到需要更精确计算时，应将降温要求和当地气象资料提供给本厂，由电算确定。

　　2、冷却塔进水温度，如需超过60℃时，在订货时说明。

　　3、用冷却塔水盘作水池时，应注意水盘容积一般为名义冷却流量时1.5min左右的停留时间之量，另须安装："溢流管"、"补水管"等，应在订货时特别提出，所增价格另算。

　　4、对噪声指标要求更高时，所增消声装置价格另算。

　　5、DFWNL-700P,GFWNL-600P以上型冷却塔采用多路支进水，主要是考虑冷却塔维护时兼顾满足生产需要。

　　6、地震烈度≤9度，大风载700pa。

　　7、冷却塔无水盘时，其水池容积由有关设计人员决定，基础布置参照说明书示例。

　　8、塔顶的避雷保护装置和指示灯由建设单位统一考虑与安装。

安装

　　1、冷却塔安装时，应与建筑物保持一定距离，应避免安装在室内或靠近露天热源的地方。

　　2、冷却塔的基础应保持水平，并确保进水管路无明显震动。

　　3、为避免较大杂物进入旋流雾化喷头，组装喷雾通风雾化装置前，应仔细清理装置通水部分内的杂物。

　　4、喷雾通风雾化装置组装完成后，应检查风叶固定处的螺栓是否紧固，装置旋转是否灵活，检查风叶顶端与风简内壁间隙是否一致，风叶转动是否紧平稳，若发现异常应及时排除。

　　5、冷却塔零部件在运输、存放的过程中，其上不行压重物，不得曝晒，且注意明火。

　　6、安装完毕后，应检查进水接管前有无安装阀门、测温点和压力表（0-0.4MPa)。若无，应向建设单位或安装单位及时提出，并说明其必要性。

运行与维护

　　1、日常运行中，接管处压力宜控制在"主要技术参数"内提供的进塔水压左右。

　　2、在一般情况下，喷雾通风雾化装置均能正常工作，只需半年加二硫化钼锂基润滑脂一次。当发现喷雾通风雾装置的旋转速度变慢时，表明管内有异物堵塞，应及时检查排除故障。

　　3、冷却塔维修时，不得动用明火，如需动用明火。须采用相应安全措施。
